zdroj stabili.zdroj AUL310 5.samostatných zdrojů navzájem galvanicky oddělených 2x+15V 1x+ 5v a 0-36V dokumentace příslušenstvím

Popis Stabilizovaný tranzistorový zdroj AUL 310 sestává z pěti samostatných zdrojů navzájem galvanicky oddělených. Jsou to dva pevně nastavené zdroje +15 V, zdroj +5 V a dva regulovatelné zdroje 0 až 36 V. Používá se jako zdroj vysoce stabilizovaného stejnosměrného napětí s možností volby maximálního dovoleného výstupního proudu.
Zdroj 5 V Výstupní napětí: +5 V  ±0,05 V Max. proud: 2 A Zvlnění při plné zátěži: max. 2 mVšš Vnitřní odpor: <10 mΩ Indikace přetížení (diodou LED) ≥2 A Vypnutí pojistky max.: 2,9 A Vypnutí napěťové pojistky: 6 V ±0,5 V  Zdroje 15 V Výstupní napětí: +15 V  ± 0,1 V Max.
proud: 1 A Zvlnění: max. 1 mVšš Vnitřní odpor: <20 mΩ Indikace zatížení (diodou
LED) ≥1 A Vypnutí pojistky max. 1,4 A  Regulovatelné zdroje 0 až 36 V Výstupní napětí: 0 až
+36 V  ±0,3 V Max. proud: 2 A Zvlnění: max. 1 mVšš Vnitřní odpor: <10 mΩ Vypnutí pojistky max.: 0,1 až 2 A ±0,1 A váha 17 kg

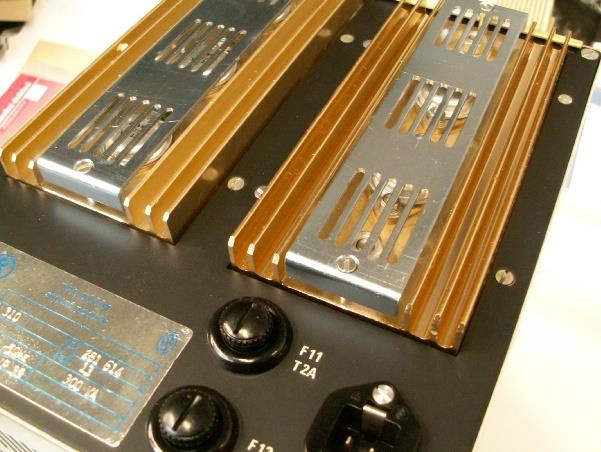

obrázek 3 a 4 je pohled na zadní stranu/chladiče/
