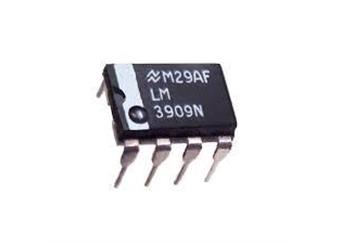

LM3909 LIN-IC LED zábleskový oscilátor, DIP8

Jedná se o monolitický oscilátor speciálně navržený pro blikání světelných diod. Použitím časovacího kondenzátoru pro zvýšení napětí dodává pulsy 2 nebo více voltů do LED při provozu s napájením 5V nebo méně. Obvod je ze své podstaty samospouštěcí a vyžaduje přidání pouze baterie a kondenzátor fungující jako LED blikač Zabalený 8vodičový plastový mini-DIP LM3909 bude fungovat v rozšířeném spotřebitelském teplotním rozsahu C Byl optimalizován pro nízkou spotřebu energie a provoz ze slabých baterií, takže životnost nepřetržitého provozu překračuje tuto očekávané od jmenovité hodnoty baterie Aplikace je zjednodušena zahrnutím interních časovacích rezistorů a interního LED rezistoru omezujícího proud Jak je znázorněno v prvních dvou aplikačních obvodech, dodávané časovací rezistory jsou optimalizovány pro jmenovité rychlosti blikání a minimální odběr energie 1 5Va 3V časovací kondenzátory budou obecně elektrolytického typu a malá část s jmenovitým napětím 3V bude vhodná pro jakýkoli LED blikač s napájením 6V. Při výběru rychlosti záblesků je však třeba mít na paměti, že některé elektrolyty mají velmi široké kapacitní tolerance, například 100 %
